? ? ? ?為了解決機(jī)械密封件鑲嵌應(yīng)力分布不均衡的問(wèn)題，曾出現(xiàn)一種如圖1所示的波紋管環(huán)頭結(jié)構(gòu)。環(huán)座分為兩段，即底部與裙部為兩體，群部與密封環(huán)鑲嵌，符合理想鑲嵌條件，應(yīng)力分布均衡，如圖2所示。鑲嵌完畢后，再把底部與裙部焊接起來(lái)成為一個(gè)整體。這時(shí)裙部與密封環(huán)之間應(yīng)力分布依舊是均衡的。

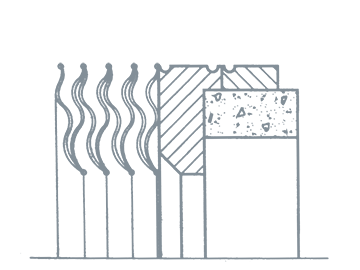

圖1 ?分體環(huán)座
??

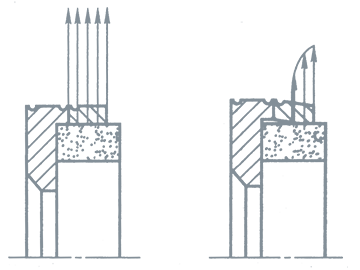

常溫 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?使用溫度
圖2 ?環(huán)座裙部應(yīng)力均衡
? ? ? ?當(dāng)溫度上升時(shí)，裙部緊箍在密封環(huán)上，由于結(jié)構(gòu)單薄和彈性模量低只能隨密封環(huán)線脹系數(shù)膨脹，而底部當(dāng)然按自己的線脹系數(shù)來(lái)膨脹。
? ? ? ?當(dāng)環(huán)座底部材料不是膨脹合金時(shí)，在溫度升高過(guò)程中底部與裙部的膨脹作用仍然是不同步的，底部明顯比裙部膨脹得快，達(dá)到使用溫度時(shí)，底部對(duì)于裙部將產(chǎn)生一個(gè)很大的徑向向外的擴(kuò)張作用，裙部產(chǎn)生一個(gè)順時(shí)針?lè)较虻姆D(zhuǎn)，導(dǎo)致鑲嵌面的應(yīng)力分布產(chǎn)生另一種不均衡現(xiàn)象，靠近端面那端應(yīng)力較高，而環(huán)座那端較小，是一種倒過(guò)來(lái)的喇叭狀，如圖2所示。
? ? ? ?鑲嵌后在常溫狀態(tài)下，實(shí)際過(guò)盈量達(dá)到最小，裙部幾乎處于屈服狀態(tài)，這時(shí)鑲嵌應(yīng)力也最大；隨著溫度升高，過(guò)盈量減小，最高使用溫度時(shí)過(guò)盈量理論上最小，剛好滿(mǎn)足傳動(dòng)與密封要求加一定量的安全裕度。這時(shí)，如果底部對(duì)裙部若再有一個(gè)大力的徑向外拉作用，會(huì)進(jìn)一步降低已經(jīng)很小的過(guò)盈量，容易使鑲嵌滿(mǎn)足不了傳動(dòng)和密封的作用，導(dǎo)致密封失效。顯然，非膨脹合金材料的分體環(huán)座性能不好。
? ? ? ?當(dāng)環(huán)座底部材料是4J43時(shí)，在溫度升高過(guò)程中底部與群部的膨脹作用是同步的，顯然這時(shí)達(dá)到使用溫度后環(huán)座底部與裙部不會(huì)產(chǎn)生相互作用力，鑲嵌環(huán)頭高溫使用時(shí)與鑲嵌時(shí)一樣始終保持應(yīng)力均衡的狀態(tài)。可見(jiàn)，這種分體結(jié)構(gòu)的環(huán)座在采用膨脹合金材料時(shí)是很有效的。
? ? ? ?實(shí)際上，前面的兩體環(huán)座，如果沒(méi)有再阻焊底部的話(huà)，裙部與密封環(huán)的鑲嵌組合，在鑲嵌過(guò)程以及使用時(shí)的升溫過(guò)程中，小環(huán)座與密封環(huán)之間的應(yīng)力始終都將保持均衡分布狀態(tài)，這本身就是一種比較理想的鑲嵌結(jié)構(gòu)，只要解決環(huán)頭與波紋管的連接，問(wèn)題似乎就得到解決了。
