? ? ? ?機械密封由于本身所具有的特點，近來發展十分迅速。在新結構方面目前國外除了新開發的聚西氟乙烯波紋管型機械密封、橡膠波紋管型機械密封、金屬波紋管型機械密封、及靜止型機械密封以外，具有代表性的還有下面幾種：
? ? ? ?(1)流體動壓型機械密封
? ? ? ?該種機械密封的特點是在密封端面上開有各種形狀的動壓槽，該動壓槽的作用是借助流體動力作用使端面間形成壓力楔，這些壓力楔能夠強化端面潤滑，避免干摩擦，從而大大減少端面的摩擦系數和摩擦副溫度，以提高機械密封的使用壓力和使用速度。四川大禹機械密封件制造有限公司在這方面已經做出了很好的成績，尤其在高速高壓情況下，如大型鍋爐給水泵的機械密封采用這種結構以后取得了很好的密封效果。

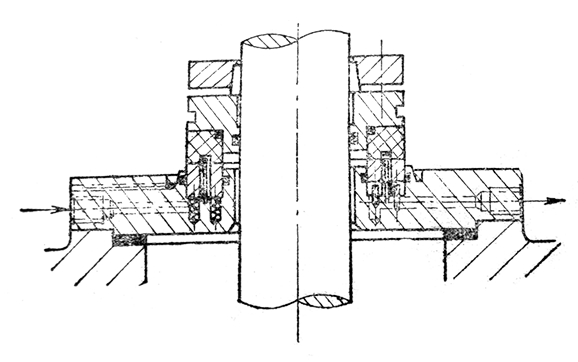

? ? ? ?(2)流體靜壓型機械密封
? ? ? ?為保證機械密封端面間的液膜存在，近來還出現了一種流體靜壓型機械密封。其機構如圖1所示。該種機械密封是靜環上開有導流孔，在動環端面上開有環型槽，用人為的方法把潤滑介質強制導入摩擦副端面間使之起潤滑作用，當然導入的介質壓力不能太大，否則漏泄量會增加，該種型式的機械密封輔助機構較復雜。?
圖1?流體靜壓型機械密封

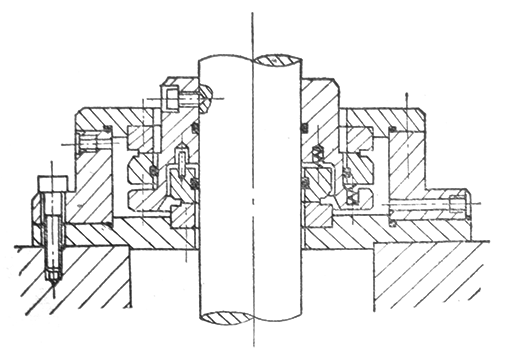

? ? ? ?(3)徑向雙端面機械密封
? ? ? ?為了確保機械密封的良好密封性能，通常采用軸向雙端面機械密封，但是該種結構的軸向尺寸太大在很多場合下不便采用，為此，近來國外出現了一種徑向雙端面機械密封，即在徑向上布置兩對摩擦副端面，這不僅能取得較好的密封效果，而且軸向尺寸可以大大縮小。其結構如圖2所示。
圖2 徑向雙端面機械密封?
? ? ? ?(4)剖分式機械密封
? ? ? ?機械密封在向大軸徑發展的過程中，遇到了摩擦副安裝、修復時拆卸的困難。為此，近來國外開發了一種剖分式結構的機械密封，即把摩擦副環剖分成二半，以便安裝拆卸，目前使用參數已達7kgf／cm2，線速度達13m/sec，這種結構的機械密封顯然會促進大軸徑機械密封的應用。
? ? ? ?(5)帶有浮動間隔環的機械密封
? ? ? ?該種機械密封主要是解決高速情況下的密封問題，通過在摩擦副環中間加入一個間隔環使密封端面變?yōu)槎Γ蛊湎鄬瑒铀俣茸優槎δΣ粮毕鄬瑒铀俣戎停瑥亩鴾p輕了高速密封的熱負荷和磨損，提高了密封性能和使用壽命。
? ? ? ?(6)磁力機械密封
? ? ? ?該種機械密封是用磁力代替機械密封的彈力，故結構十分簡單、體積小、價格便宜。對密封腔尺寸較小的回轉機械有一定的實用價值。

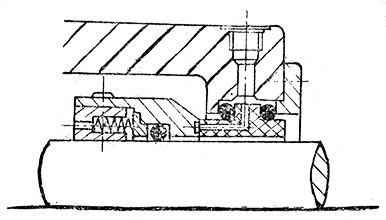

? ? ? ?(7)軸向尺寸短的雙端面機械密封
? ? ? ?該種機械密封主要用于高壓軸向尺寸短的情況下，它與一般的雙端面有所不同，該結構是將下端面所屬零件隱藏在上端面零件之內，因此縮小了軸向尺寸，同時，密封介質漏泄方向與離心力方向相反，故漏泄量要比圖2所示的徑向雙端面機械密封低，其結構如圖3所示。
圖3 軸向尺寸短的雙端面機械密封
? ? ? ?(8)水冷發電機用雙端面熱流體動壓式機械密封
? ? ? ?水冷發電機的密封壓力雖然很低，但是，由于它的幾何尺寸很大，而且軸向串量也非常大，所以密封特別困難。
? ? ? ?(9)靜止型帶有循環螺紋的高速機械密封
? ? ? ?該種密封是靜止型結構，主要密封氣體，密封端面的寬度很窄。起阻封、潤滑和冷卻作用的油的壓力P2要比被密封氣體壓力P1高2～3.5kgf／cm2，為使氣體的溶解度和結焦盡量少，應力求選用粘度盡可能低的油。為加強冷卻作用，該種結構密封帶有造成液體循環的螺紋。
? ? ? ?(10)原料氣壓縮機低壓缸機械密封
? ? ? ?主軸轉速高達10720rpm，端面平均線速度為72m/s，大氣端采用浮環密封，介質端采用平衡型靜止式機械密封，在兩密封之間采用密封油進行強制循環，起潤滑和冷卻作用。靜環座和動環座的側面開槽 ，使接觸面積增加，以提高冷卻效果，取較小的端面寬度（3mm），較大的平衡系數（48%），以減少端面接觸壓力和摩擦熱。
? ? ? ?從機械密封一側漏泄的密封油通過高壓密封油排油孔控制閥放出，其中也有一部分原料氣帶出，經過油氣分離后將密封油和從浮環一側漏泄的低壓密封油一起回收仍作為封液繼續循環使用。

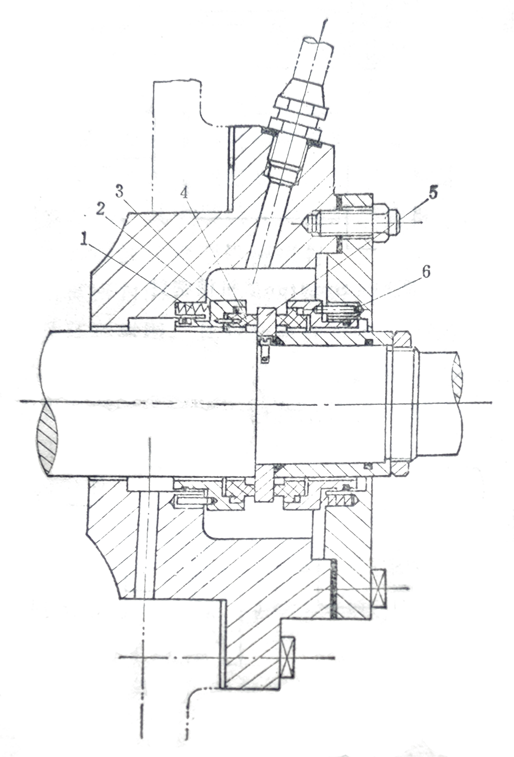

? ? ? ?(11)離心制冷機用高度低溫機械密封
? ? ? ?該種機械密封的結構如圖4所示。其工作條件為：高速（n=7500rpm,端面平均線速度為34.6m/s）；低壓（0.9kgf/cm2）；低溫（-30℃）；密封介質氟利昂-12具有易揮發性。
? ? ? ?結構采用靜止型雙端面機械密封。密封腔用冷卻油進行強制循環，流量為2.81/min，使端面得以充分冷卻。雙端面機械密封因有帶壓封液，使低溫密封介質不易進入端面，否則，摩擦熱使低溫介質氣化就會使密封失效。
? ? ? ?雙端面結構有利于改善端面潤滑條件，用控制冷卻油溫度的辦法可以縮小低溫介質與大氣之間的溫差，可以減少冷損現象，這對低溫密封是非常重要的。?
圖4 離心制冷機用高度低溫機械密封
1-小彈簧 2-靜環座 3-O形圈 4-靜環 5-動環 6-傳動螺釘
? ? ? ?(12)Syntron型機械密封
? ? ? ?這種Syntron型機械密封是Syntron公司開發的新型機械密封，采用雙端面結構，輔助密封圈是彈性元件，所以補償能力強，而且結構簡單，密封效果好，是一種很有前途的新型機械密封。
? ? ? ?(13)Johns-manville型機械密封
? ? ? ?該種密封的最大特點是密封端面為錐面。目前已在電站、污水處理廠、造紙廠、釀造廠、化工、石油等企業獲得較廣泛的應用。使用壓力可達到10kgf/cm2。
